產品概述：

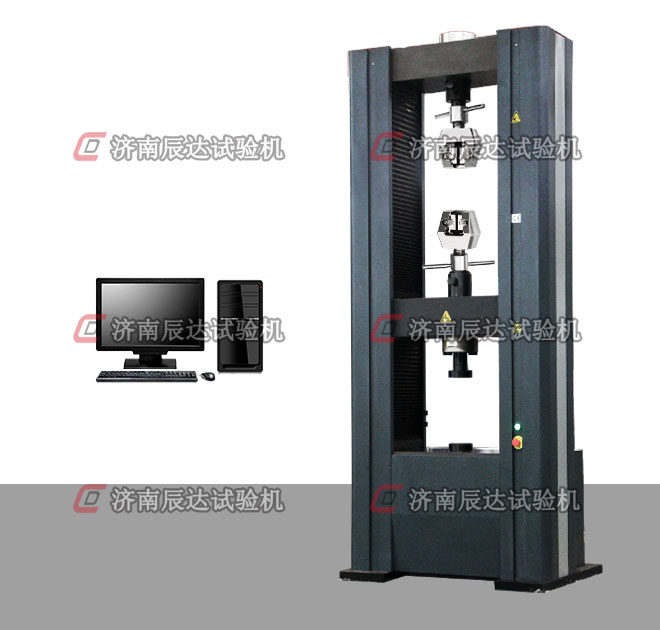

WDW-E型微機控制電子萬能試驗機對各種金屬材料、非金屬材料、復合材料、高分子材料等材料進行力學性能測試的高精度、多用途的材料試驗機。采用伺服電機通過減速系統驅動精密滾珠絲杠旋轉，帶動加載橫梁上下移動，完成對試樣或者是構件的拉伸、壓縮、彎曲、剪切、撕裂、剝離、刺破、頂破等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。
由控制器、伺服電機、負荷傳感器、位移傳感器、引伸計與計算機共同組成的精密閉環控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
相關標準
GB/T16491-2008 《電子式萬能試驗機》
GB/T 2611-2007 《試驗機 通用技術要求》；
GB/T 13634-2008 《單軸試驗機檢驗用標準測力儀的校準》；
GB/T 22066-2008 《靜力單軸試驗機用計算機數據采集系統的評定》；
GB/T 16825.1-2008 《拉力和壓力試驗機測力系統的檢驗與校準》；
JJG 139-2014 《拉力、壓力和萬能試驗機》；
JB/T 6146-2007 《引伸計 技術條件》；
技術參數：
| 規格型號 | WDW-100E | WDW-200E |
| 最大負荷（kN） | 100 | 200 |
| 試驗機準確度等級 | 0.5級 | 0.5級 |
| 試驗力示值相對誤差 | ±0.5％以內 | ±0.5％以內 |
| 試驗力測量范圍 | 0.4％－100％FS | 0.4％－100％FS |
| 變形（引伸計）測量范圍 | 1%--100%FS | 1%--100%FS |
| 變形示值相對誤差 | ±0.5％以內 | ±0.5％以內 |
| 應變控制速率范圍 | 0.005-0.5FS/S | 0.005-0.5FS/S |
| 橫梁移動行程 | 900 | 900 |
| 橫梁移動速度(mm/min) | 0.001～500 | 0.001～500 |
| 有效試驗寬度 | 600 | 600 |
| 最大拉伸空間 | 600 | 600 |
| 最大壓縮空間 | 600 | 600 |
| 圓試樣夾塊的夾持范圍 | Φ4～Φ20 | Φ4～Φ20 |
| 壓板尺寸 | ?100 | ?100 |
| 主機外形尺寸（長×寬×高，mm） | 860*720*1978 | 1110×770×2558mm |
| 總功率（kW） | 1000W； | 3500W； |
| 重量 | 1000 | 1600 |
| 電源電壓 | 380V/50Hz±10% | 380V/50Hz±10% |
